基坑在線監測系統

　　監測背景

　　城市基坑開挖具有施工風險髙、施工難度大等特點。目前深圳、廣州、東莞等地基坑施工的開挖越來越深，從最初的四到八米發展到目前最深已達二十多米。由于地下土體性質、荷載條件、施工環境的復雜性，單根據地質勘察資料和室內土工試驗參數來確定設計和施工方案，往往含有許多不確定因素，對在施工過程中引發的土體性狀、環境、鄰近建筑物、地下設施變化的監測已成了工程建設必不可少的重要環節，同時也是指導正確施工的眼睛，是避免事故發生的必要措施，是一種信息技術。當前基坑監測與工程的設計、施工同被列為深基坑工程質量保證的三大基本要素

　　系統概述

　　北斗星空作為中國結構安全監測領導者，率先將結構健康監測與物聯網結構體系、云計算、局域網/通訊網等多網無縫連接等技術結合，建立一套智能基坑在線監測系統，為基坑施工現場進行實時監測。基于云計算服務中心的監測系統可容納上萬個橋梁、隧道、邊坡等結構物的監測數據，形成區域性結構健康監測平臺，實現區域內的所有結構統一監控管理。

　　主要監測內容
　　1.支護結構
　　2.相關自然環境
　　3.施工工況
　　4.地下水位狀況
　　5.基坑底部及周?chē)馏w
　　6.周?chē)?構)筑物
　　7.周?chē)叵鹿芫€及地下設施

　　8.其他應監測的對象

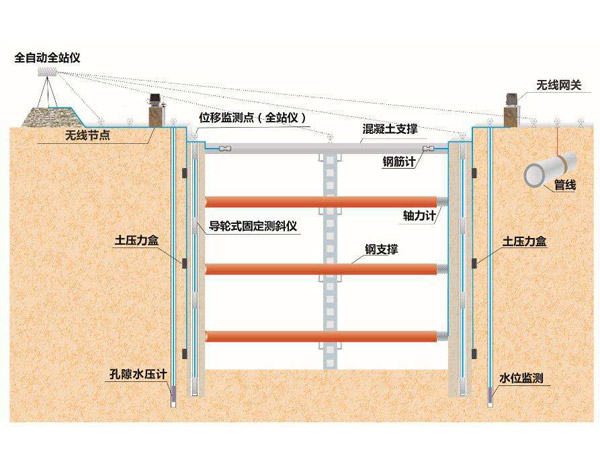

監測示意圖

監測項目一覽表
監測項	設備名稱
支撐軸力	應變計，軸力計
橋梁墩柱傾斜	垂直水平儀
橋梁裂縫	裂縫計
錨桿拉力	錨索計
地下水位	孔隙水壓計
地表沉降	物位計
既有城市軌道交通隧道，軌道結構裂縫	測縫計
井壁支護結構凈空收斂	激光測距儀
高速鐵路與城市道路擋墻傾斜	測斜儀
支護樁（墻）水平位移	導輪式固定測斜儀

　　監測依據
　　《城市軌道交通工程監測技術規范》(GB50911-2013)

　　《建筑基坑工程監測技術規范》(GB50497-2009)

　　實現功能
　　1.24小時實時監測：通過對支護結構、地表沉降、圍護樁傾斜等實時在線監測，實時掌握建筑基坑的結構變化
　　2。報表推送：監測結果實時顯示發布，定期將監測報表推送給用戶
　　3。多重分級預警：建立三級報警機制，當檢測數據異常時，第一時間以短信、傳真、廣播等形式通知用戶，實現綜合預警功能。
　　4.應急預案處理：從專家系統中直接提取相應處理方法，及時采取人員介入、封鎖道路等措施，將安全隱患消除在萌芽狀態
　　5。結構趨勢分析：通過對基坑施工期的監測數據分析與安全評價，可實現結構穩定性趨勢分析
　　6。歷史資料存儲：監測數據的存儲，為今后同類工程設計、施工提供類比依據。
